PCBネジ端子台に使用されている絶縁材は何ですか?

ちょっと、そこ！ PCB ネジ端子台のサプライヤーとして、私はこれらの便利な小さなコンポーネントに使用されている絶縁材料についてよく質問されます。そこで、少し時間をかけて説明してみようと思いました。

まず最初に、PCB ネジ端子台とは何かについて説明しましょう。ワイヤをプリント基板 (PCB) に接続するために使用されます。産業機械から家電製品に至るまで、あらゆる電子機器に使用されています。ワイヤの取り付けと取り外しが簡単にできるため、メンテナンスやアップグレードに最適であり、非常に便利です。

さて、いよいよ断熱材です。 PCB ネジ端子台の絶縁は、いくつかの重要な目的を果たします。故障や危険な電流の漏洩を防ぎます。また、湿気、ほこり、化学物質などの環境要因から端末を保護するのにも役立ちます。

最も一般的に使用される断熱材の 1 つは、ナイロンとしても知られるポリアミドです。ポリアミドは、高い機械的強度、優れた耐薬品性、優れた電気絶縁特性で知られる熱可塑性材料です。幅広い温度に耐えられるので、さまざまな環境での使用に適しています。ポリアミドは成形も比較的容易であるため、端子台の複雑な形状の作成に使用できます。

もう 1 つの人気のある選択肢はポリカーボネートです。ポリカーボネートは、優れた耐衝撃性と高い耐熱性を備えた強靭で透明な熱可塑性プラスチックです。電気絶縁性に優れ、多くの化学薬品に対して耐性があります。ポリカーボネートは端子の検査が容易なため、高い視認性が要求される用途によく使用されます。

フェノール樹脂は、PCB ネジ端子台の絶縁材料としてもよく知られています。フェノール樹脂は、フェノールとホルムアルデヒドを反応させて作られます。耐熱性、機械的強度に優れ、耐アークトラッキング性にも優れています。アークトラッキングは、電気アークが絶縁材の表面に導電経路を形成し、短絡につながる可能性があるプロセスです。フェノール樹脂はアークトラッキングに対する耐性があるため、高電圧用途に最適です。

エポキシ樹脂もまた別の選択肢です。エポキシ樹脂は、強力な接着力、優れた耐薬品性、優れた電気絶縁性で知られています。柔軟性や高硬度など、さまざまな特性を持たせるように配合することができます。エポキシ樹脂はポッティング用途でよく使用され、湿気や機械的ストレスからさらに保護するために端子を封入するために使用されます。

PCB ネジ端子台の絶縁材料を選択するときは、いくつかの要素を考慮する必要があります。 1つ目は動作電圧です。高電圧アプリケーションには、より優れた電気絶縁特性とアークトラッキングに対するより高い耐性を備えた絶縁材料が必要です。たとえば、高電圧の産業用途を扱っている場合は、フェノール樹脂または高級ポリアミドが最適な選択となる可能性があります。

動作温度も重要です。端子台がモーター内部や電源内部などの高温環境で使用される場合には、ポリカーボネートやフェノール樹脂などの耐熱性の高い材質が適しています。一方、アプリケーションが比較的涼しい環境にある場合は、標準のポリアミドが問題なく機能する可能性があります。

環境条件も影響します。端子台が化学物質、湿気、またはほこりにさらされる場合は、ポリアミドやエポキシ樹脂など、優れた耐薬品性と環境要因からの保護を備えた材料が推奨されます。

サプライヤーとして、私はさまざまな顧客のニーズを満たすために、さまざまな絶縁材料で作られた幅広いPCBネジ端子台を提供しています。たとえば、7.62mm PCB ネジ端子台、多くのアプリケーションで一般的な選択肢です。高品質の断熱材で作られており、信頼性の高いパフォーマンスを保証します。

私たちの7.62mm 2～3極ネジ端子台も素晴らしいオプションです。複数のワイヤを接続する必要がある用途向けに設計されており、絶縁材が優れた保護を提供します。

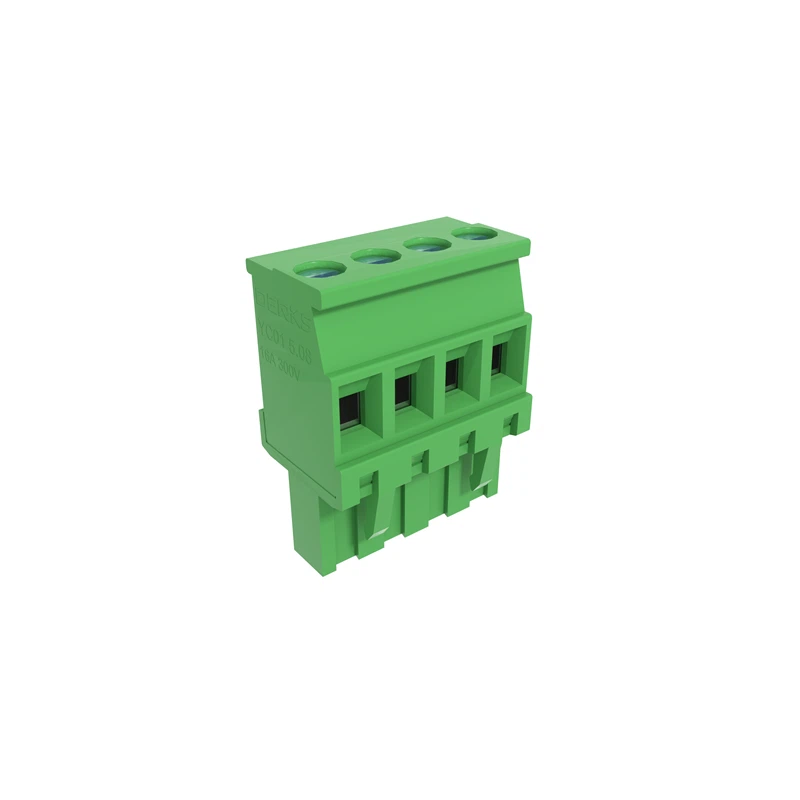

汎用 PCB 端子台をお探しの場合は、当社の製品をチェックしてください。PCB端子台。厳選された断熱材を​​使用しており、性能とコスト効率のバランスが取れています。

あなたが新しい電子機器を設計するエンジニアであっても、交換部品を探しているメンテナンス技術者であっても、会社のコンポーネントを調達する購買管理者であっても、私がお手伝いいたします。当社の製品に使用されている絶縁材料に関する詳細情報を提供し、特定の用途に適した PCB ネジ端子台の選択をお手伝いします。

さらに詳しく知りたい場合、または購入交渉を始めたい場合は、お気軽にお問い合わせください。いつでも喜んでご相談させていただき、お客様にとって最適な解決策を見つけさせていただきます。

参考文献

• さまざまな著者による「電気および電子用途のためのプラスチック」
• PCB ネジ端子台の業界標準とガイドライン
